YTH型外裝式減速滾筒

外裝式減速滾筒、電滾筒工作的環境溫度為-20°C+40°C，輸送物料的溫度不超過60°C,使用地點的海拔高度一般不超過1000米，如果工作環境與上述不符，請與本公司聯系。

YTH型外裝式減速滾筒性能及用途

YTH型外裝式減速滾筒采用先進的電滾筒生產技術，硬齒面行星齒輪傳動，運行平穩，矂音低，過載能力強，功率范圍大。可配置液力偶合器、逆止器、制動器，適用作各種惡劣環境下的大中型帶式輸送機 的驅動裝置。

YTH型外裝式減速滾筒的組成

YTH型外裝式減速滾筒由滾筒體、驅動器及電機支架三部分（||型無電機支架）。滾筒體主要包括電動機、聯軸器、液力偶合器、逆止器、制動器等部件。電機支架是型鋼悍接而成，用于安裝電動機和護罩，用戶按需要可自行設計制造。

產品詳情

YTH型外裝式減速滾筒參數表
Parameter List

滾筒直徑D mm

帶寬B mm

功率P KW

滾筒表面線速度V ( m/s )

0.32 0.4 0.5 0.63 0.8 1.0 1.25

1.6

2.0 2.5 3.15 4.0

Φ320

400 500 650 800

2.2 3.0 4.0

5.5 7.5

Φ400

400 500 650 800

2.2 3.0 4.0

5.5 7.5

Φ500

500 650 800 1000

2.2 3.0 4.0

5.5 7.5 11

18.5 22 30 37

Φ630

650 800 10001200 1400

5.5 7.5

11 15

650 800 10001200 1400 1600

18.5 22 30 37

45 55

Φ800

800 1000 1200 1400

5.5 7.5

11 15

800 1000 12001400 16001800

18.5 22 30 37

45 55

75 90 110 132

160

Φ1000

10001200 1400 16001800

30 37

45 55

75 90 110 132

160

YTH型外裝式減速滾筒分類表
Classifying List

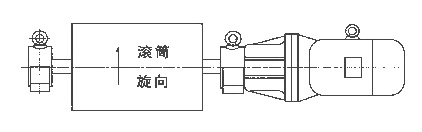

YTH - 1 臥式直列型 Horizontal & in-line type	型號 Model	名稱 Name
	YTH-IG	臥式直列聯軸器型 Horizontal & alignment coupling
	YTH-IY	臥式直列液力偶合器型 Horizontal & alignment hydraulic coupling
	YTHN-IG	臥式直列逆止聯軸器型 Horizontal & alignment stop- reverse coupling
	YTHN-IY	臥式直列逆止液力偶合器型 Horizontal & alignment stop- reverse hydraulic coupling
	YTHZ-IG	臥式直列制動聯軸器型 Horizontal & alignment brake coupling
	YTHZ-IY	臥式直列制動液力偶合器型 Horizontal & alignment brake hydraulic coupling
	YTHNd-IG	臥式直列低速逆止聯軸器型 Horizontal & alignment low-speed stop-reverse coupling
	YTHNd-IY	臥式直列低速逆止液力偶合器型 Horizontal & alignment low-speed stop-reverse hydraulic coupling

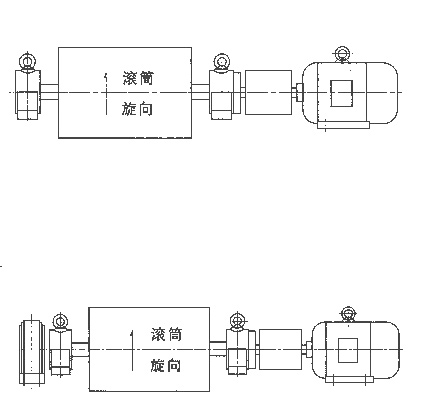

YTH -II 立式電機型 Verticd motor type	型號 Model	名稱 Name	備注 Remarks
	YTH-IIG
	YTHN-IIG	立式電機型 Vertical motor	功率限于55kW以下
	YTHZ-IIG		Limited to below 55kW power
	YTHNd-IIG
YTH - III 臥式垂直型 Horizontal & vertical type	型號 Model	名稱 Name
	YTH-IIIG	臥式垂直聯軸器型 Horizontal & vertical coupling
	YTH-IIIY	臥式垂直液力偶合器型 Horizontal & vertical hydraulic coupling
	YTHN-IIIG	臥式垂直逆止聯軸器型 Horizontal & vertical stop- reverse couplmg
	YTHN-IIIY	臥式垂直逆止液力偶臺器型 Horizontal & vertical stop- reverse hydraulic coupling
	YTHZ-IIIG	臥式垂直制動聯軸器型 Horizontal Sc vertical brake coupling
	YTHZ-IIIY	臥式垂直制動液力偶臺器型 Horizontal & vertical brake hydraulic coupling
	YTHNd-IIIG	臥式垂直低速逆止聯軸器型 Horizontal & vertical low-speed stop-reverse coupling
	YTHNd-IIIY	臥式垂直低速逆止液力偶合器型 Horizontal & vertical low-speed stop-reverse hydraalic coupling

YTH型外裝式減速滾筒安裝外形尺寸
Mounting External Size

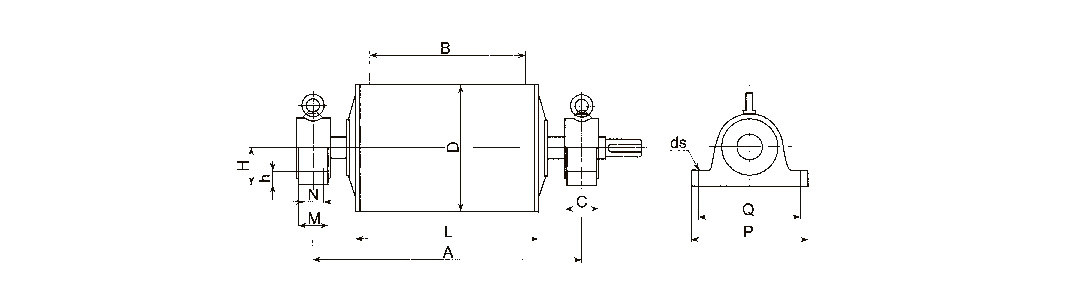

D	B	A	L	H	C	M	N	P	Q	h	ds
Φ320 Φ400	400	750	500	120	110	90		340	280	35	Φ27
	500	850	600
	650	1000	750
	800	1300	950
Φ500	500	850	620	120	120	90		340	280	35	Φ27
	650	1000	750
	800	1300	950
	1000	1500	1150
Φ630	650	1000	750	120	120	90	-	340	280	35	Φ27
Φ630 Φ800 Φ1000	800	1300	950	140	140	130	80	400	330	35	Φ27
	1000	1500	1150
	1200	1750	1400	160	160	150	90	440	360	50	Φ34
	1400	2000	1600
	1600	2200	1800
	1800	2400	2000

YTH型外裝式減速滾筒訂貨代號

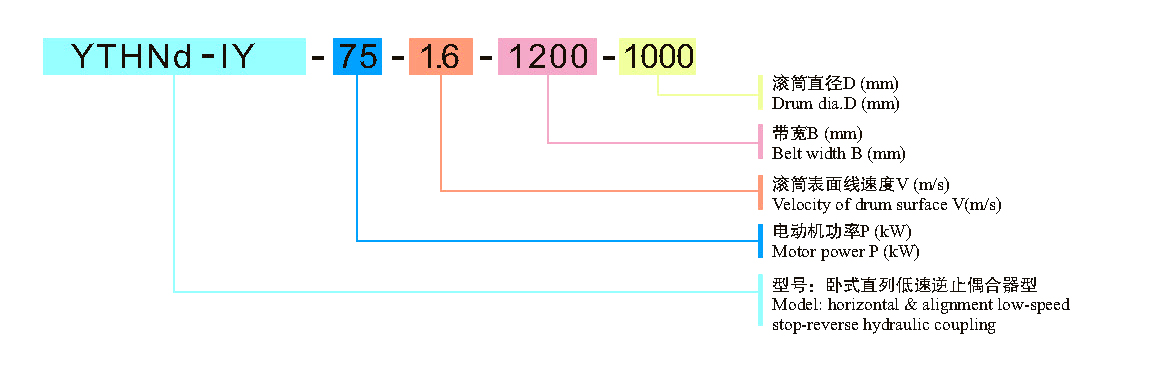

Ordel Symbol

說明Notes
1、逆止型'的滾筒旋向與本廠標準不同時，需在訂貨時注明。
If you need the stop-reverse motorized drum with rotating direction different from the above,this must be given at order.
2、YTH-III型滾筒中，按電機安裝形式不同分四種形式，需在訂貨時注明。
You should note the type ofYTH-III at order because it is divided into four type.
